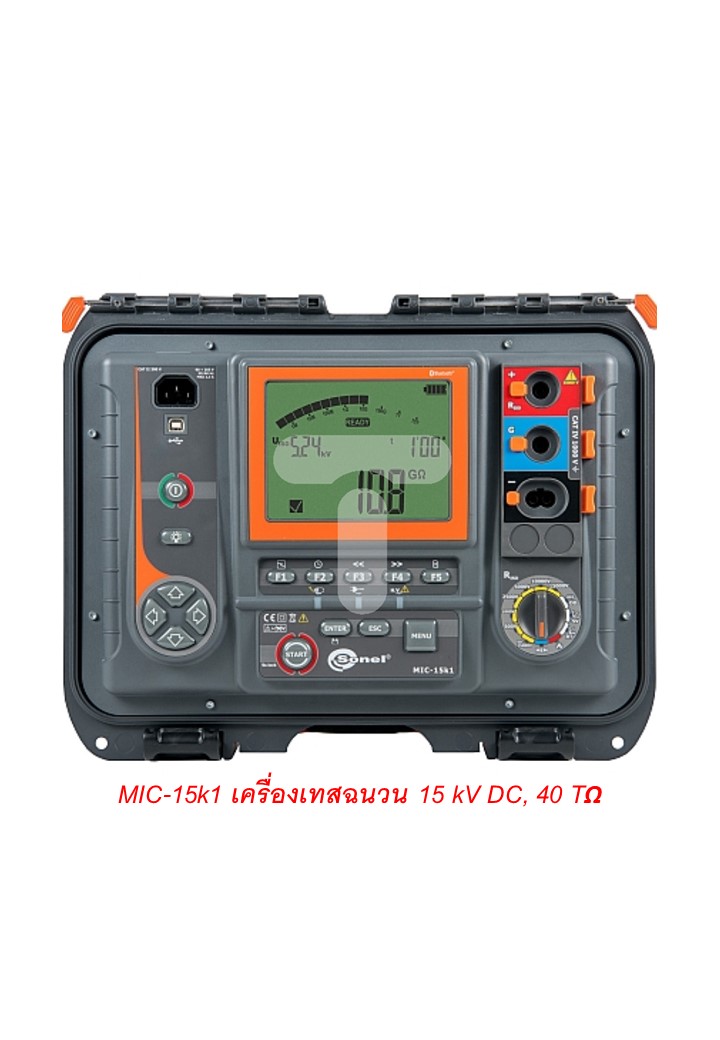

SONEL รุ่น MIC-15k1 เครื่องเทสความเป็นฉนวนทางไฟฟ้า ระดับแรงดัน 15 kV ย่านความต้านทาน 40 TΩ

คลิ๊กชมคลิปนำเสนอเครื่องทดสอบฉนวน Sonel MIC-10k1



คลิ๊กชมคลิปนำเสนอเครื่องทดสอบฉนวน Sonel MIC-10k1


คลิ๊กชมคลิป Sonel MIC-15k1 ทดสอบสายส่งไฟฟ้า medium voltage cable



คลิ๊กชมคลิป Sonel MIC-15k1 ทดสอบฉนวนไฟฟ้า 3 เฟสแบบออโต ด้วยอุปกรณ์ AutoISO-5000 adaptor

เครื่องทดสอบความต้านทานฉนวน ขนาดแรงดันทดสอบ 15 kV

ความสามารถในการทดสอบฉนวน ที่ระดับแรงดัน 15 kV กระแสทดสอบ 10 mA ระดับความต้านทานฉนวน 40 TΩ

ออกแบบมาเพื่อทดสอบฉนวนในสถานีไฟฟ้า อุปกรณ์ไฟฟ้าแรงสูง สายไฟฟ้าแรงสูง สายเคเบิลไต้ดินแบบ Multi-core หม้อแปลง มอเตอร์ เครื่องกำเนิดไฟฟ้า เบรกเกอร์ คอนเดนเซอร์

ตัวเครื่องออกแบบมาให้ใชงานในพื้นที่มีสนามแม่เหล็กรบกวนสูงได้ เช่น พื้นที่ที่มีแรงดันไฟฟ้าสูง 1200 kV AC or 500 kV DC

เครื่องออกแบบมาให้ทดสอบความต้านทานฉนวนที่ระดับแรงดัน 15 kV และตัวเครื่องสามารถใช้ทดสอบระบบไฟฟ้าที่มีแรงดันสูงกว่า 34.5 kV ได้ (in accordance with the guidelines of ANSI/NETA ATS-2009 TABLE 100.1 standards)

ตัวเครื่องออกแบบให้เหมาะกับการใช้งานภาคสนาม แข็งแรงและทนทาน ตัวเครื่องกันน้ำ เมนูการใช้งานง่ายไม่ซับซ้อน

สามารถแสดงค่า breakdown voltage indication

ฟังก์ชั่น Partial discharge indicator PDI.

ฟังก์ชั่นวิเคราะห์ฉนวนทางไฟฟ้า IR, DAR, PI, DD. (Dielectric Absorption Ratio DAR, Polarization Index PI, Dielectric Discharge DD.)

ฟังก์ชั่น steps (SV - Step Volatge) ทดสอบฉนวนว่าอยู่ในสภาพที่ดี เทียบกับการทดสอบแบบ applied voltage.

ฟังก์ชั่น smoothly (RampTest - RT) ทดสอบฉนวนเพื่อหาจุดแรงดัน breakdown

ฟังก์ชั่น digital filters ตั้งค่า 10, 30, 60, 100, 200 sec. เมื่อต้องทดสอบในพื้นที่ที่มีการรบกวนจากสนามแม่เหล็ก

ฟังก์ชั่น Burnout เพื่อค้นหาตำแหน่ง fault ของสาย

บันทึกข้อมูลอัตโนมัติ (Autosaving the measurement results)

สามารถวิเคราะห์ข้อมูล (Data analysis)  ผลการทดสอบบนแอปปลิเคชั่น Sonel MIC Mobile mobile บนมือถือโดยแสดงข้อมูลแบบ real-time graph

มีโปรแกรมดาวน์โหลดข้อมูลและทำรายงาน Sonel Reader software

•  ต้องการข้อมูลเพิ่มเติมคลิ๊กที่นี่ดาวน์โหลด data sheet
