FLUKE รุ่น 438-II เครื่องวัดค่ากำลังไฟฟ้าที่สามารถทดสอบมอเตอร์ทอร์คได้ด้วย

Fluke 438-II ช่วยค้นพบสมรรถนะด้านไฟฟ้าและเครื่องกลของมอเตอร์ไฟฟ้าได้อย่างรวดเร็วและง่ายดาย และประเมินคุณภาพพลังงานไฟฟ้าได้ด้วยเครื่องมือทดสอบเพียงเครื่องเดียว

เครื่องวิเคราะห์มอเตอร์และคุณภาพพลังงานไฟฟ้า Fluke 438-II ใหม่ เพิ่มความสามารถการวัดด้านเครื่องกลที่สำคัญสำหรับมอเตอร์ไฟฟ้าให้กับฟังก์ชันการวิเคราะห์คุณภาพพลังงานไฟฟ้าขั้นสูงของ เครื่องวิเคราะห์คุณภาพพลังงานไฟฟ้า Fluke 430 Series II วัดและวิเคราะห์พารามิเตอร์สมรรถนะด้านไฟฟ้าและเครื่องกลที่สำคัญ เช่น พลังงานไฟฟ้า ฮาร์โมนิค ความไม่สมดุล ความเร็วของมอเตอร์ ทอร์ก และพลังงานเครื่องกลอย่างรวดเร็วและง่ายดาย โดยไม่จำเป็นต้องมีเซนเซอร์เครื่องกล ผู้ใช้เครื่องวิเคราะห์คุณภาพพลังงานไฟฟ้า Fluke 434-II, 435-II และ 437-II สามารถเพิ่มความสามารถในการวิเคราะห์มอเตอร์ไปยังเครื่องมือที่มีอยู่ของพวกเขาได้ด้วยชุดอัปเกรดเครื่องวิเคราะห์มอเตอร์ Fluke-438-II/MA

เครื่องมือทดสอบวิเคราะห์มอเตอร์แบบพกพาที่สมบูรณ์แบบ 438-II สามารถช่วยค้นหา คาดการณ์ ป้องกัน และแก้ไขปัญหาคุณภาพพลังงานไฟฟ้าในระบบจ่ายพลังงานสามเฟสหรือเฟสเดียว ในขณะเดียวกันก็มอบข้อมูลเครื่องกลและไฟฟ้าที่ช่างเทคนิคต้องการในการประเมินสมรรถนะของมอเตอร์อย่างมีประสิทธิภาพ

วัดพารามิเตอร์หลักบนมอเตอร์ที่สตาร์ทแบบต่อตรง รวมถึงทอร์ก RPM พลังงานเครื่องกล และประสิทธิภาพของมอเตอร์

ทำการวิเคราะห์มอเตอร์แบบไดนามิก โดยการพล็อตตัวคูณลดพิกัดของมอเตอร์เทียบกับโหลดตามคู่มือของ NEMA/IEC

คำนวณประสิทธิภาพและพลังงานเครื่องกล โดยไม่จำเป็นต้องมีเซนเซอร์เครื่องกล สามารถใช้งานได้ทันทีโดยเพียงแค่เชื่อมต่อกับตัวนำอินพุต

วัดพารามิเตอร์พลังงานไฟฟ้า เช่น แรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน ค่ากำลังปรากฏ ตัวประกอบกำลัง ความผิดเพี้ยนฮาร์โมนิค และความไม่สมดุลเพื่อระบุลักษณะที่ส่งผลกระทบต่อประสิทธิภาพของมอเตอร์

ระบุปัญหาคุณภาพพลังงานไฟฟ้า เช่น แรงดันตก แรงดันเพิ่ม แรงดันเกิน ฮาร์โมนิค และความไม่สมดุล

เทคโนโลยีข้อมูล PowerWave บันทึกข้อมูล RMS ได้อย่างรวดเร็ว และแสดงค่าเฉลี่ยครึ่งรอบและรูปแบบคลื่นเพื่อกำหนดลักษณะไดนามิกของระบบไฟฟ้า (การเริ่มต้นของเครื่องกำเนิดไฟฟ้า, การสลับ UPS เป็นต้น)

ฟังก์ชันตรวจจับรูปแบบคลื่นจะตรวจจับเหตุการณ์ที่ตรวจพบในทุกโหมด 100/120 รอบ (50/60 Hz) โดยไม่ต้องตั้งค่า

โหมดแรงดันเกินอัตโนมัติจะตรวจจับข้อมูลรูปแบบคลื่นที่ 200 kS/s ในทุกเฟสในเวลาเดียวกันสูงสุด 6 kV

ใช้งานได้กับ Fluke Connect®* – ดูข้อมูลบนตัวอุปกรณ์ผ่านแอปมือถือ Fluke Connect และซอฟต์แวร์เดสก์ท็อป PowerLog 430-II

ได้รับการรับรองสำหรับการใช้งานด้านอุตสาหกรรมตามมาตรฐาน 600 V CAT IV/1000 V CAT III สำหรับการใช้งานร่วมกับจุดที่กระแสไฟฟ้าเข้าอาคารและอุปกรณ์ที่รับกระแสไฟฟ้าตามลำดับ

การวิเคราะห์มอเตอร์ไฟฟ้า

Fluke 438-II แจกแจงพารามิเตอร์ไฟฟ้าออกมาอย่างละเอียดสมบูรณ์ ก่อนที่จะเริ่มการวิเคราะห์มอเตอร์ ขอแนะนำให้สร้างบรรทัดฐานการวัดคุณภาพพลังงานไฟฟ้า เพื่อประเมินสถานะฮาร์โมนิคและความไม่สมดุลของระบบจ่ายไฟฟ้าขาออก เนื่องจากสองคุณสมบัตินี้อาจมีผลกระทบร้ายแรงต่อสมรรถนะของมอเตอร์

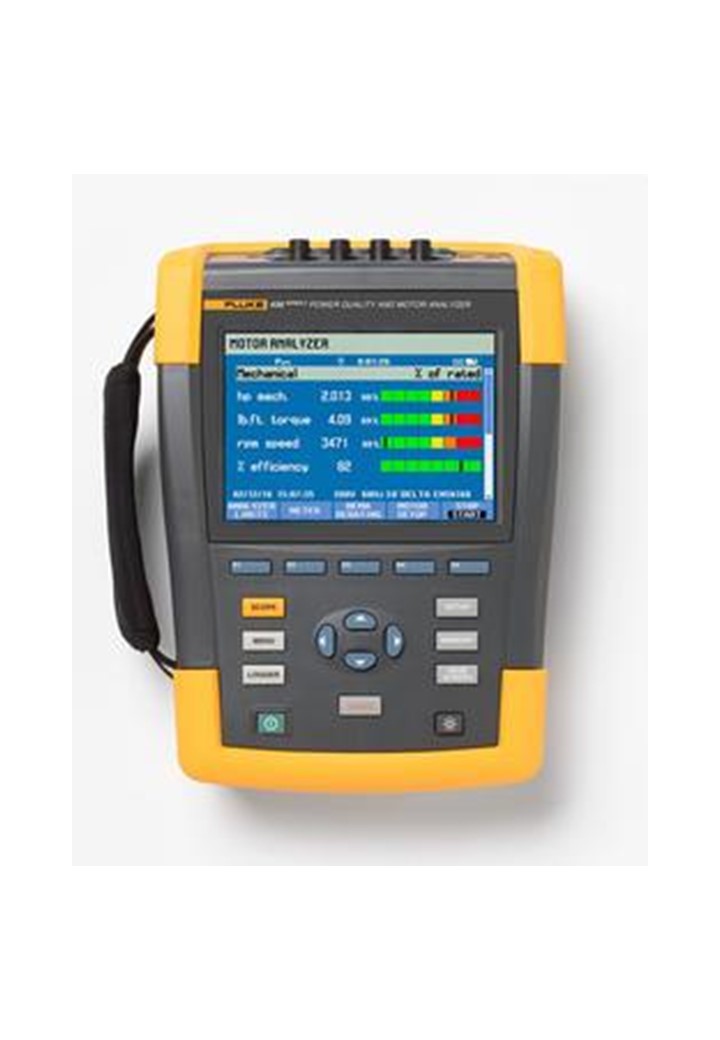

เมื่ออยู่ในโหมด Motor Analysis (การวิเคราะห์มอเตอร์ไฟฟ้า) จะมีการสรุปผลสมรรถนะด้านไฟฟ้า สมรรถนะทางกล และการปรับลดกระแส (ตามคำแนะนำของ NEMA) ระดับความรุนแรงสี่สีที่เข้าใจได้ง่ายบ่งบอกถึงสมรรถนะมอเตอร์ที่สัมพันธ์กับระดับพารามิเตอร์ไฟฟ้าที่แนะนำ ซึ่งได้แก่กำลังไฟฟ้าพิกัด ตัวประกอบกำลัง ความไม่สมดุล และฮาร์โมนิค

สำหรับพลังงานกลคุณสามารถดูพลังงานกลขาออกพร้อมกับทอร์กและความเร็วของมอเตอร์ได้ทันที พลังงานกลขาออกจะถูกเปรียบเทียบกับพลังงานไฟฟ้าทันที เพื่อให้คุณได้รับค่าวัดประสิทธิภาพแบบสด ด้วยคุณสมบัตินี้คุณจะสามารถวัดสมรรถนะเครื่องจักรในระหว่างแต่ละรอบการทำงานได้อย่างง่ายดาย

หน้าจอการปรับลดกระแส NEMA จะได้รับการอัปเดตเมื่อโหลดและสภาวะไฟฟ้าเปลี่ยนแปลงไป และทุกค่าวัดใหม่จะได้รับการบันทึกลงบนกราฟค่าความคลาดเคลื่อนเป็น “+” ในตัวอย่างนี้เราจะเห็นว่ามอเตอร์อยู่ภายในค่าความคลาดเคลื่อน แต่อยู่ใกล้กับเซอร์วิสแฟคเตอร์ ซึ่งบ่งบอกว่าอาจจำเป็นต้องลดผลกระทบจากคุณภาพพลังงานไฟฟ้า การบำรุงรักษามอเตอร์ หรือการปรับปรุงสมรรถนะอื่นๆ

หากทำการทดสอบเหล่านี้บ่อยครั้งเป็นเวลานานๆ ก็จะสามารถสร้างค่ามาตรฐานที่ทราบและแนวโน้มสมรรถนะขึ้นมาได้ ทำให้ตัดสินใจลงทุนบำรุงรักษาได้อย่างเข้าใจถ่องแท้

 ต้องการข้อมูลเพิ่มเติมคลิกที่นี่เพื่อดาวน์โหลด data sheet
